ماده: | فولاد کربن یا لوله های ضد زنگ | حداکثر فشار عملیاتی: | 140 کیلوگرم / سانتی متر مربع |
---|---|---|---|
عملیات حداقل عملیات: | 3 کیلوگرم / سانتی متر مربع | دمای کار: | -10 ~ + 60 (° C) |
دامنه سرعت: | 8 ~ 300 (میلی متر بر ثانیه) | گارانتی: | 1 سال |
برجسته: | double rod end hydraulic cylinder,heavy duty linear actuator |

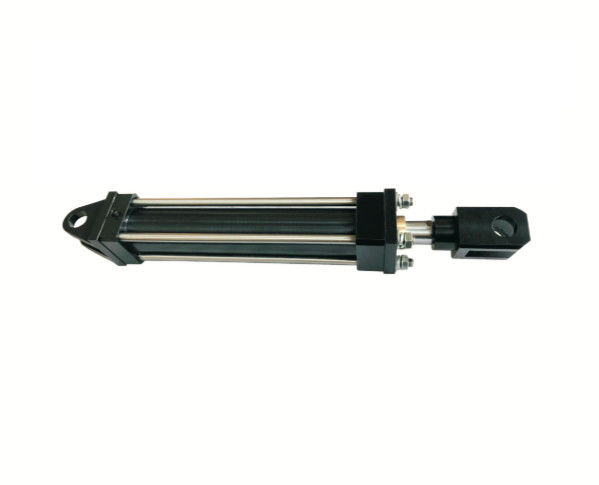

موتور سیکلت هیدرولیک سیلندر با قدرت بالا موتور حلقه ای با عملکرد بالا برای تضمین بدون نشت
ویژگی:
1. با استفاده از مهر و موم کارآمد نفتی، به هیچ وجه نشت ندهید، خدمات عمر طولانی.
2. پوشش سیلندر 45 # فولاد یا فولاد ضد زنگ SUS304، میله پیستونی کروم ، ساختار قوی و با دوام.
3. انواع نصب چندگانه، که می تواند توسط الزامات مشتریان سفارشی شود.
4. اندازه سیلندر های هیدرولیک ویژه می تواند توسط برنامه های مشتریان سفارشی شود.
برنامه های کاربردی هیدرولیک سیلندر سنگین:
1. ماشین آلات ماشین آلات مهندسی: بیل، لودر، بولدوزر، غلتک جاده، اسکرپ
2. جرثقیل ماشین آلات حمل و نقل اضافه وزن، جرثقیل زیر بشکهای بندر، ماشین آلات بارگیری و تخلیه، نوار نقاله
3. ماشین آلات معدن: دستگاه حفاری سنگ، ماشین حفاری، ماشین معدن، سنگ شکن، بالابر، پشتیبانی هیدرولیک
4. ماشین آلات ساختمانی: راننده شمع، جک هیدرولیکی، گریدر
، ماشین آلات کشاورزی: ترکیب هرفستر، تراکتور، سیستم مزرعه اجرا سیستم تعلیق
6. ماشین آلات متالورژی: کوره برقی و الکترود، نورد، پرس
7. ماشین آلات صنعتی سبک: دستگاه برش، دستگاه قالب گیری تزریقی، دستگاه صاف، دستگاه جوش برقی، ماشین کاغذ "
8. صنعت خودرو: خودروهای خودبازپوش، تختخواب، وسایل نقلیه هوایی، چرخ دنده های فرمان در خودرو، کمکهای شونده
9. ماشین هوشمند: ماشین لودر دست انداز، ماشین ورزش دیجیتال، کابین شبیه سازی، ربات

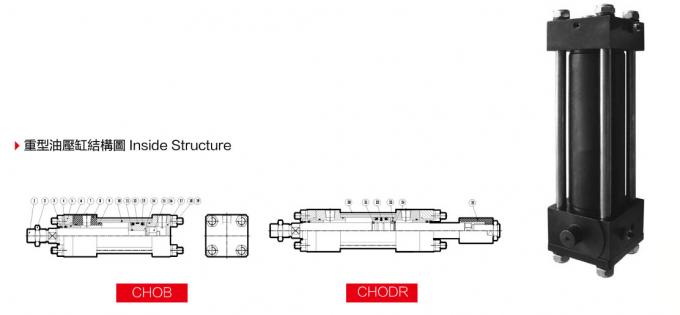

نه | نام قسمت | QTY | نه | نام قسمت | QTY | نه | نام قسمت | QTY |
1 | میله پیستون | 1 | 9،11 | O Gasket | 3 | 18 | مهره | 8 |
2 | مهره قفل | 1 | 10 | لوله سیلندر | 1 | 19 | واشر بهار | 8 |
3 | مهر و موم ضد آب | 1 | 12 | حلقه در حال استفاده | 1 | 20 | میله های پلاستیکی | 4 |
4 | مهر و موم روغن برای شفت | 1 | 13 | مهر و موم پیستون | 2 | 21 | حلقه ناخن نیم ساعت | 2 |
5 | غده | 1 | 14 | پیستون | 1 | 22 | حلقه مگنت | 1 |
6 | آستین راهنمای | 1 | 15 | مهره | 1 | 23 | حلقه ضامن | 1 |
7 | واشر | 1 | 16 | واشر بهار | 1 | 24 | حلقه سوپاپ سوپاپ | 1 |
8 | راد پوشش | 1 | 17 | پوشش پایانی | 1 | 25 | مهره قابل تنظیم | 1 |
مشخصات:
سوراخ سیلندر (میلی متر) | Φ40 | Φ50 | Φ63 | Φ80 | Φ100 | Φ125 | Φ150 | Φ180 | Φ200 | |
سیالات قدرت | فیلتر روغن | |||||||||
ماده سیلندر | فولاد کربنی STKM-13c / لوله های بدون درز SUS 304 / AL لوله A6063TDS-T5 | |||||||||
محدوده فشار (MPa) | 0.3-7.0 MPA (3-70 کیلوگرم / سانتی متر مربع) | |||||||||
دامنه سرعت (mm / sec) | 8 ~ 300 (میلی متر بر ثانیه) | |||||||||
محدوده دما (° C) | -10 ~ + 60 (° C) | |||||||||
سکته مغزی (mm) | 25 | 25 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
طول پیستون استاندارد (PM) | 30 | 35 | 35 | 50 | 60 | 70 | 60 | 70 | 70 | |
طول پیستون زمانی که سکته بین 1501-2500 میلی متر است | 60 | 70 | 70 | 80 | 100 | 100 | 100 | 140 | 140 | |
طول پیستون زمانی که سکته بین 2501 تا 4000 میلیمتر است | 120 | 140 | 140 | 150 | 180 | 180 | 180 | 200 | 200 |
سفارش کد
CHOB R D - 63/35 * 100 LB + Y
1 2 3 4 5 6 7 8
1 | سلسله | CMOB: نوع استاندارد CMOD: نوع دو نوع است |
2 | مغناطیسی | خالی: بدون مغناطیسی Z: مگنت |
3 | نوع فشرده سازی Flxed | خالی: بدون بالشتک D: بالشتک در هر دو طرف F: کوسن بر روی سر B: کوسن روی جلد |
4 | سوراخ سیلندر | Φ40، Φ50، Φ63، Φ80، Φ100، Φ125، Φ150، Φ180، Φ200 |
5 | راد | استاندارد Φ25 Φ30 Φ35 Φ40 Φ50 Φ60 Φ80 Φ100 Φ100 حداکثر -Φ35 Φ40 Φ50 Φ60 Φ80 Φ100 Φ120 Φ120 |
6 | سکته مغزی | بشکه فلزی (Φ40-Φ125) حداکثر: 4m بشکه آهن (Φ40-Φ100) حداکثر: 2.8m سکته مغزی استاندارد: 50،100،150،200،250،300،350،400،450،500،600،700،800،900،1000. |
7 | لوازم جانبی سیلندر | |
8 | راد اتصال تجهیزات جانبی |
نکته: ابعاد سیلندر هیدرولیکی سبک را می توان به عنوان نیاز مشتریان سفارشی کرد.
لطفا با ما سیلندر سفارشی خود تماس بگیرید .
