جزئیات محصول:
پرداخت:
|
ماده: | فولاد کربن | حداکثر. فشار عملیاتی: | 70 kgf / cm2 |
---|---|---|---|
حداقل فشار کاری: | 10 kgf / cm2 | دمای کار: | -10 ~ + 70 درجه سانتیگراد |
نوع عمل: | عمل دوگانه | حداکثر نیروی بستن: | 1482 کیلوگرم |
گارانتی: | 1 سال (تغییر برای هزینه) | ||
برجسته: | pneumatic link clamp,pneumatic lever clamp |

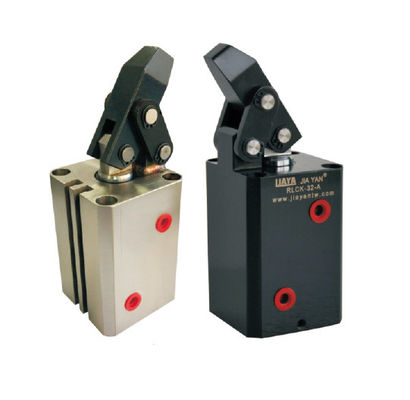

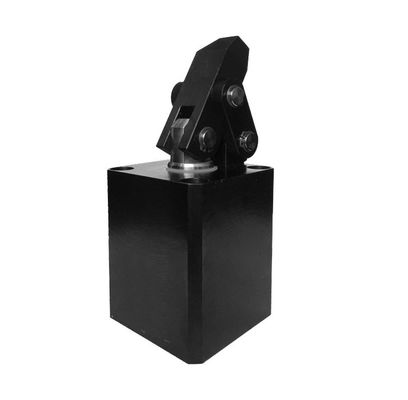

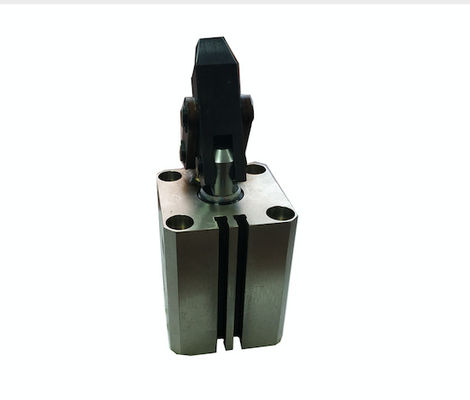

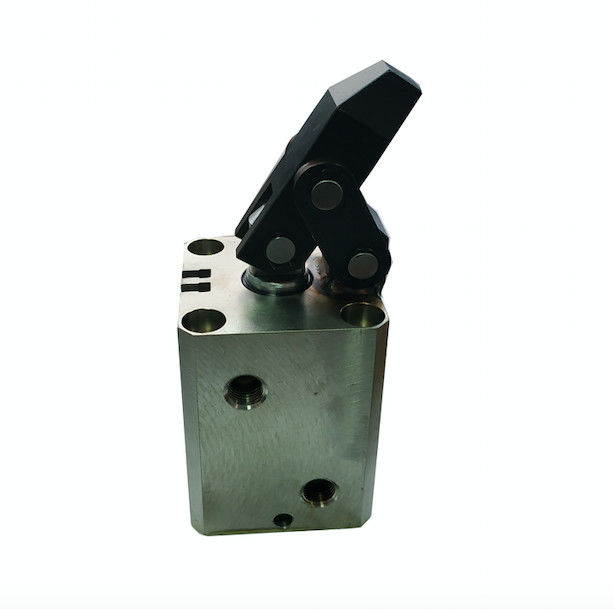

کلاچ هیدرولیک Clamp Cylinder کربن فولاد Surface کروم روکش صنعتی صنعتی در ساخت خودرو
امکانات
1. ساختار گیره این مدل بر اساس اصل اهرمی است: آن را به عنوان پیستون هل دادن محکم می شود.
2. نیروی بستگی قوی تر از سیلندر چنگال چرخشی است.
3. قطعات خارج از بشکه سیلندر برای نگهداری به راحتی نصب شده است.
4. بشکه سیلندر از فولاد کربنی با عملکرد پایدار و با دوام ساخته شده است.
مواد 5. پیستون 45 # فولاد، درمان گرما، کروم است.
حداکثر فشار کاری: 70 kgf / cm2
حداقل فشار کاری: 10 kgf / cm2
دو نفره
توجه داشته باشید
یک دریچه کنترل جریان توصیه می شود
مشخصات
سوراخ سوراخ سیلندر ( میلی متر ) | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 |
دیا از پیستون ( میلی متر ) | Φ18 | Φ20 | Φ22.4 | Φ28 | Φ35 |
کل سکته مغزی ( میلی متر ) | 25 | 25 | 30 | 34 | 40 |
منطقه فشار فشار cm² | 4.91 | 8.04 | 12.57 | 19.63 | 31.17 |
نیروی Clamping نظری 30 کیلوگرم / سانتی متر مربع | 116 کیلوگرم | 190 کیلوگرم | 288 کیلوگرم | 453 کیلوگرم | 701 کیلوگرم |
مایع | روغن فیلتر شده | ||||
حداکثر فشار | 70kg / cm² | ||||
محدوده فشار | 10-50 کیلوگرم / سانتی متر مربع | ||||
نوع عمل | دو نفره |
دستورالعمل CHLC - MF 25 RA
CHLC | سلسله | CHLC |

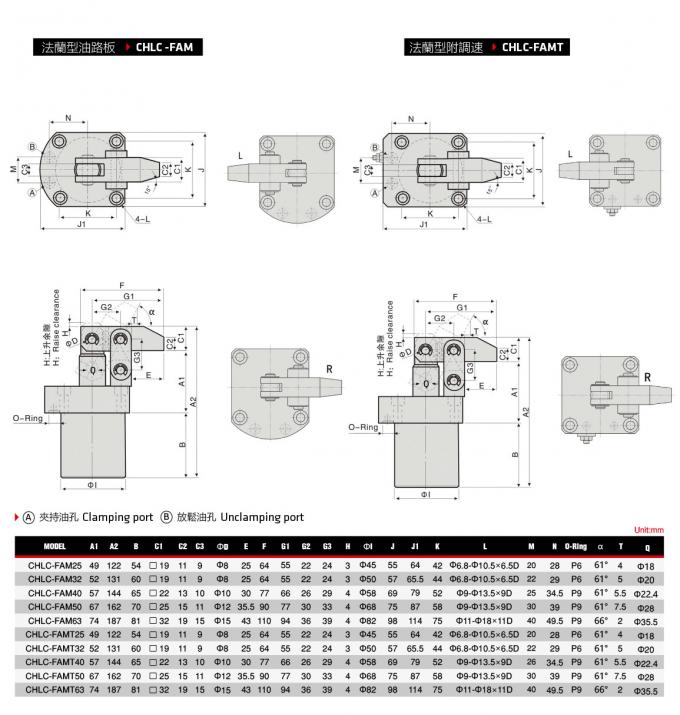

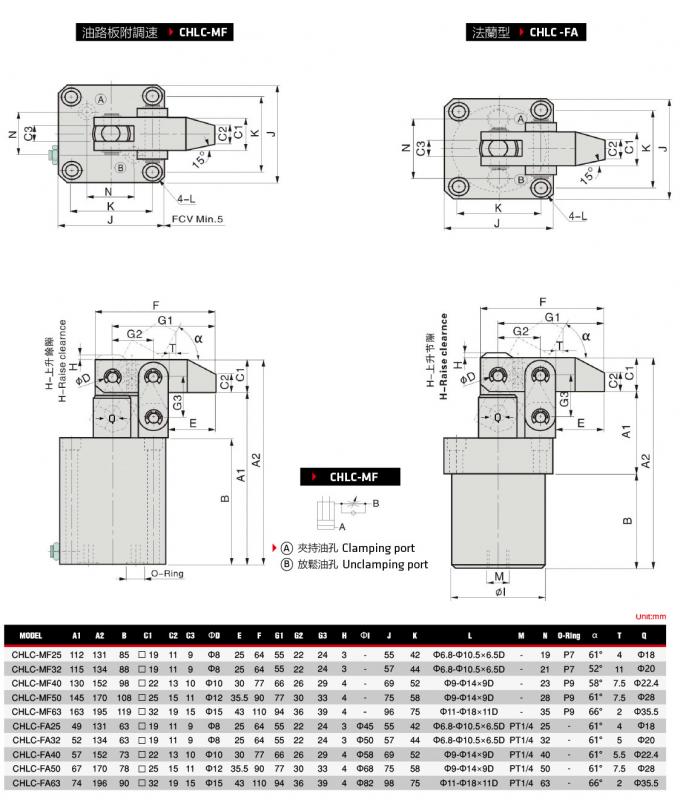

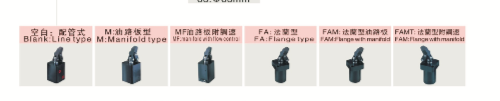

MF | تایپ کنید | خالی: نوع خط M: نوع منیفولد MF: منیفولد با کنترل جریان FA: نوع فلنج FAM: فلنج با منیفولد FAMT: فلنج با کنترل جریان |
25 | سوراخ سیلندر | 25، 32، 40، 50، 63 |
ر | جهت بازوی لبه | R: راست، L: سمت چپ |
الف | یکپارچه |
